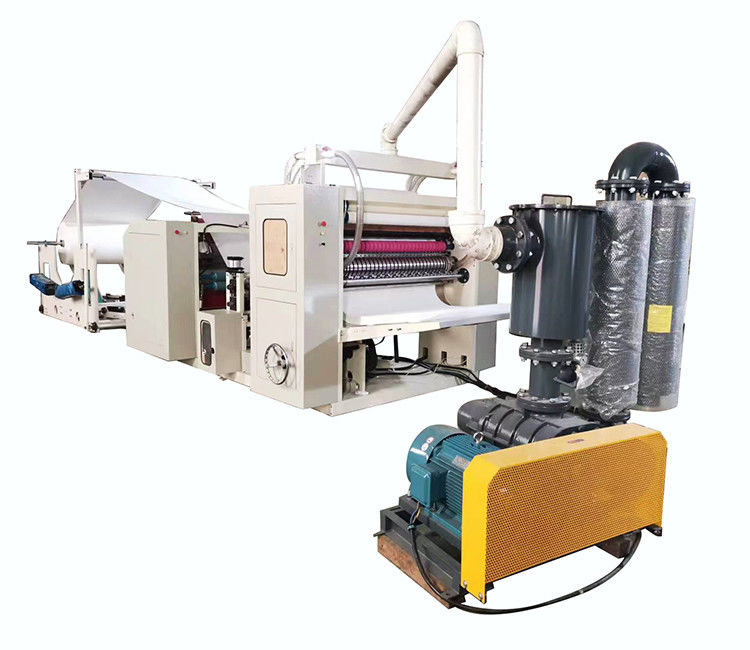

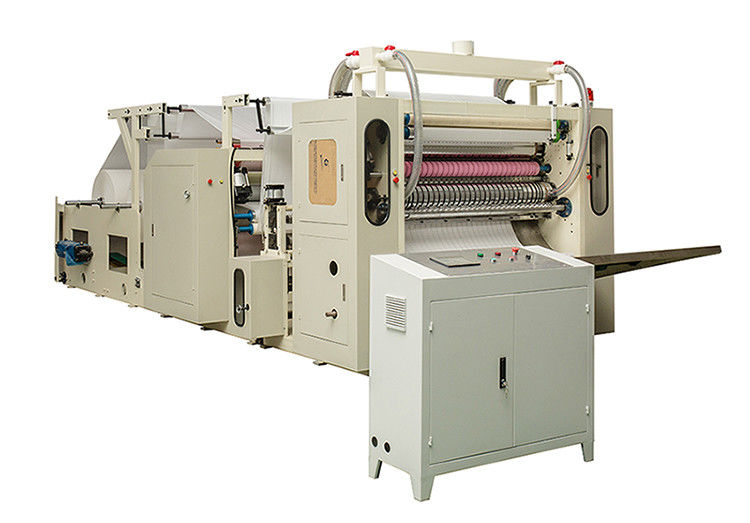

เครื่องเช็ดมือ Z-fold กาวเคลือบจุดนูน
คำอธิบาย
เครื่องพับผ้าเช็ดมือ Z ได้รับการพัฒนาขึ้นสำหรับลูกค้าที่กำหนดเป้าหมายกำลังการผลิตสูงและผลิตภัณฑ์เคลือบที่ยอดเยี่ยมการทำงานกับกลไกแบบพับได้และการดูดแบบสุญญากาศ สามารถทำงานที่ความเร็วคงที่ 180 ม./นาที
การออกแบบที่กะทัดรัดและการปรับแต่งที่ง่ายดายช่วยให้ผู้ปฏิบัติงานสามารถควบคุมการทำงานและการผลิตเครื่องจักรได้อย่างเต็มที่มีลายนูนเต็มหน้า (มาตรฐาน/เลือกได้), โลโก้นูน (มาตรฐาน/เลือกได้), เคลือบกาว (มาตรฐาน/เลือกได้), พิมพ์โลโก้ 1/2 สี (เลือกได้)
ข้อกำหนดทางเทคนิค
เครื่องเช็ดมือ YY-Z พร้อมเคลือบ | |
1. ม้วนจัมโบ้ |
(1) ขนาดม้วนจัมโบ้: Maxφ1500mm×1200mm (เส้นผ่านศูนย์กลางม้วนจัมโบ้×กว้าง); (2) วัสดุม้วนจัมโบ้: 18-26g / ㎡กระดาษเช็ดมือชั้นเดียว (กำลังเปียก) เหมาะสำหรับการเคลือบกาว36-52g/㎡กระดาษเยื่อไม้ชั้นเดียว; (3) เส้นผ่านศูนย์กลางภายในแกนม้วนจัมโบ้: 3” (φ76m) (4)แผ่นผนังตั้งพื้นหนา 30 มม. (5)ขาตั้งสำหรับคลายสองอัน เข็มขัดกว้างและแบนสองเส้นสำหรับแต่ละแท่นสำหรับคลายแต่ละอัน (6) ความตึงกระดาษถูกควบคุมโดยการแปลงความถี่มอเตอร์อิสระ สามารถปรับได้เล็กน้อยบนหน้าจอสัมผัส |
2. ขนาดสินค้า |
(1) ขนาดการตัดตามขวาง: 230 ± 2 มม. (ขนาดอื่น ๆ โปรดสั่งซื้อ); (2) ขนาดเมื่อพับ: 76±2mm; (3)ขนาดสินค้า:230x230mm. (4) ความเร็วในการผลิต: 600-800 แผ่น / นาที / เส้นสำหรับผ้าเช็ดมือเคลือบ800-1000แผ่น/นาที/บรรทัดสำหรับผ้าเช็ดมือทั่วไป (5) การพับสินค้าเสร็จสิ้นอย่างราบรื่นและเรียบร้อยไม่มีรอยยับ |
3. ส่วนลายนูนทั่วไป |
(1) เหล็กหนึ่งชุดถึงเหล็กนูนลูกกลิ้งเหล็กนูนทำโดยการแกะสลักด้วยเลเซอร์ (ผู้ซื้อให้รูปแบบนูนและยืนยันกับผู้ขาย) (2) โครงสร้างด้านบนและด้านล่าง, ความหนาของแผ่นผนัง 55 มม., การควบคุมแรงดันกระบอกสูบนิวเมติก, พร้อมกับอุปกรณ์จำกัด (3) การกำจัดฝุ่นกระดาษและการหล่อลื่นด้วยสักหลาดอุปกรณ์ความปลอดภัย; (4) เส้นผ่านศูนย์กลางลูกกลิ้งเหล็กคือ 240 มม. ความหนาของลูกกลิ้ง 40 มม. วัสดุลูกกลิ้งถูกประมวลผลด้วยความถี่สูงโดยเหล็กกลมพิเศษ 40CR |
4. การเคลือบกาว |
(1) นูนเหล็กถึงยางสองชุดสำหรับผ้าเช็ดมือเคลือบ, ลูกกลิ้งนูนเหล็กทำโดยการแกะสลักด้วยเลเซอร์ (ผู้ซื้อให้รูปแบบนูนและยืนยันกับผู้ขาย); (2) ลูกกลิ้งลายนูนสามารถซิงโครไนซ์กับหน่วยป้อนกระดาษและหน่วยพับเพื่อให้แน่ใจว่ามีความตึงกระดาษที่มั่นคง (3) แรงดันคันโยกกระบอก, ง่ายต่อการทำเกลียวเว็บ, กำจัดฝุ่นกระดาษด้วยสักหลาด (4) ส่วนที่ใช้กาวจะเปิดโดยอัตโนมัติในขณะที่เครื่องหยุดหรือในขณะที่กระดาษขาดลูกกลิ้งกาวจะหมุนโดยอัตโนมัติเพื่อไม่ให้กาวแห้ง (5) การล้างกาวอัตโนมัติด้วยปุ่มกด (เสร็จใน 2 นาที); (6) กระดิ่งเตือนเมื่อกาวไม่เพียงพอ (7) เส้นผ่านศูนย์กลางลูกกลิ้งลายนูนเหล็กคือ 290 มม. ความหนาของลูกกลิ้งคือ 40 มม. วัสดุลูกกลิ้งมีการประมวลผลความถี่สูงโดยเหล็กกลมพิเศษ 40CR (8) ริเริ่มอุปกรณ์ทำความสะอาดลูกกลิ้งสำหรับลูกกลิ้งทากาวเหล็ก เพื่อให้แน่ใจว่าไม่มีกระดาษติดบนลูกกลิ้ง (สิทธิบัตรการประดิษฐ์) (9)แผ่นผนังหนา 55 มม. |
5. ส่วนพับและตัด |
(1) ประเภทดูดสูญญากาศ; (2) มีดยึดตามขวางสามารถขึ้นและลงได้อย่างอิสระโดยกระบอกสูบเพื่อให้แน่ใจว่าถูกตัดออก (3) มุมมีดหมุนตามขวางสามารถปรับได้ (4) แผ่นผนังตั้งพื้นหนา 55 มม. (5) การแพร่กระจายกระดาษโดยลูกกลิ้งรูปโค้งที่ปรับได้ |
6. พลังงานที่จำเป็น |
(1) ปั๊มสุญญากาศ: 22KW (แบรนด์ Longtech);มอเตอร์ป้อนกระดาษ: 1.5KW*2;0.75KW (ซ้ายและขวา); (2) มอเตอร์หลัก: 7.5KW, หน่วยเคลือบกาว: 11KW (3) 380V, 50HZ (ผู้ซื้อยืนยันขณะสั่งซื้อ) (4) ความดันอากาศ: ≥0.5Mpa (5) การควบคุมความเร็วความถี่มอเตอร์หลัก, ตู้ไฟฟ้าอิสระพร้อมฟังก์ชั่นระบายอากาศและระบายความร้อน (6) กล่องสวิตช์หยุดฉุกเฉินแบบเคลื่อนย้ายได้ |
7.อื่นๆ |
(1) PLC: ยี่ห้อเดลต้า;อินเวอร์เตอร์: ยี่ห้อเดลต้าหน้าจอสัมผัส: ยี่ห้อเดลต้า (2)สีอบสำหรับโลหะ, เครื่องจักรขับสีเหลือง, เครื่องจักรหลักสีขาวครีม, ฝาครอบนิรภัยสีขาวครีม; (3)บรรจุภัณฑ์ส่งออก; (4) การป้องกัน: ชิ้นส่วนในการขับขี่และการตัดเฉือนทั้งหมดมีฝาครอบที่ปลอดภัยและสัญญาณอันตราย (5) ลูกกลิ้งขับเคลื่อนทั้งหมดใช้ปลอกขยาย |
